スイープでカーブに沿ったオブジェクトを作成することが多々あると思います。ここでは、そのスイープした後に、カーブに沿ったラインと、分離する側のラインの取り出し方についてです。

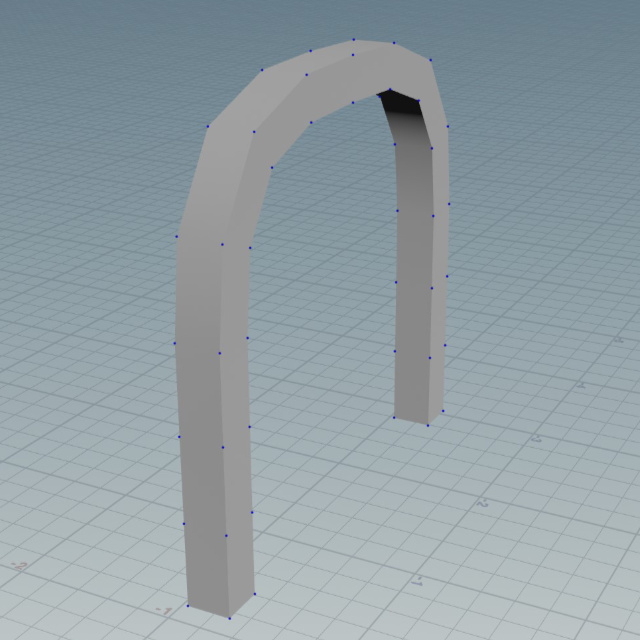

例として、以下のようにカーブに対して四角面をスイープしたものを用意します。
やりたいことは、
- カーブに沿った方向にある四隅のエッジ
- カーブに対し、垂直にある四角のエッジ
を取り出すことです。

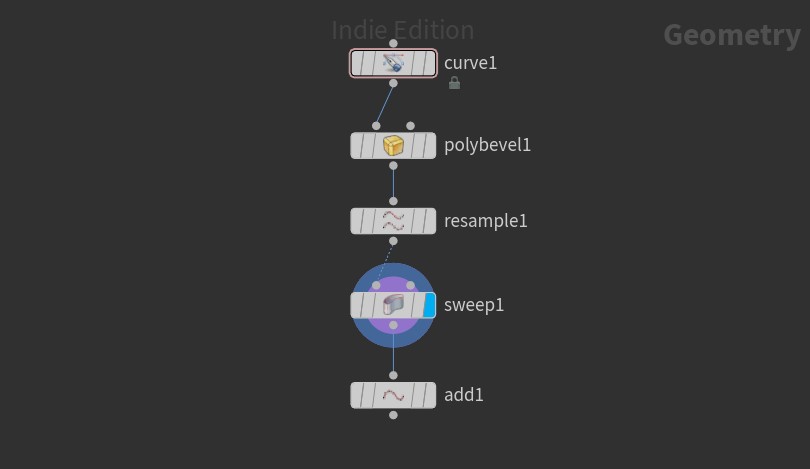

これはどちらもaddノードでできます。ノードは以下になります。

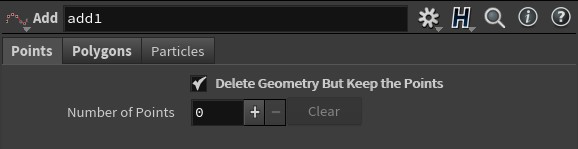

addノードの設定をみていきます。共通の設定として、Pointsタブのジオメトリは削除するけど、ポイントは残す、にチェックを入れて、スイープした後の面を削除します。

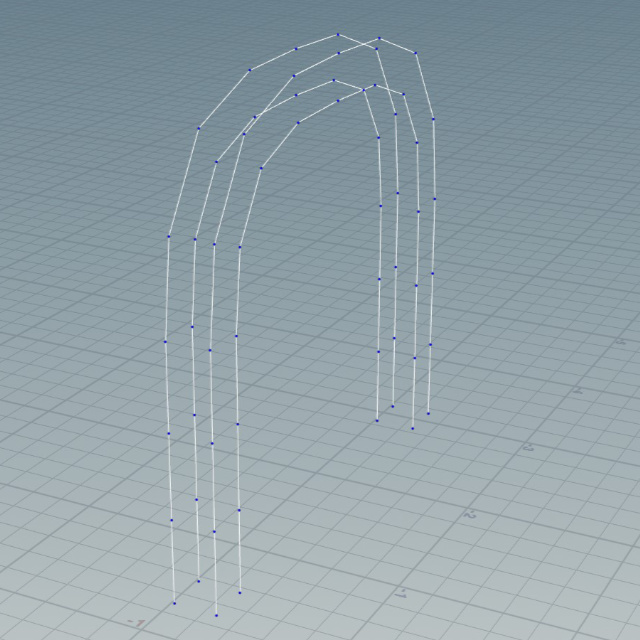

まず、カーブ方向にある四隅のエッジを取り出すと以下のようになります。

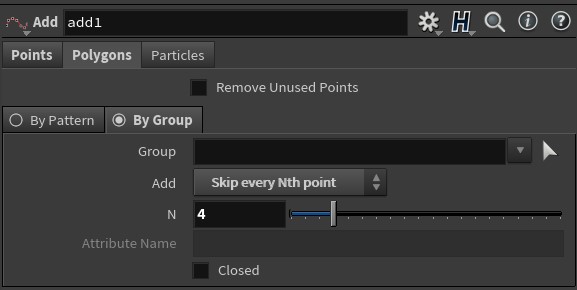

これにはPolygonsタブのBy GroupよりSkip every Nth pointを選択して、Nにスイープした面の頂点と同じ数字を入れます。今回は四角面でスイープしましたので、四角形の頂点数４を指定します。これは、頂点を４つずつスキップしてつないでいくことになりますので、スイープ方向のエッジをつなぐことができます。

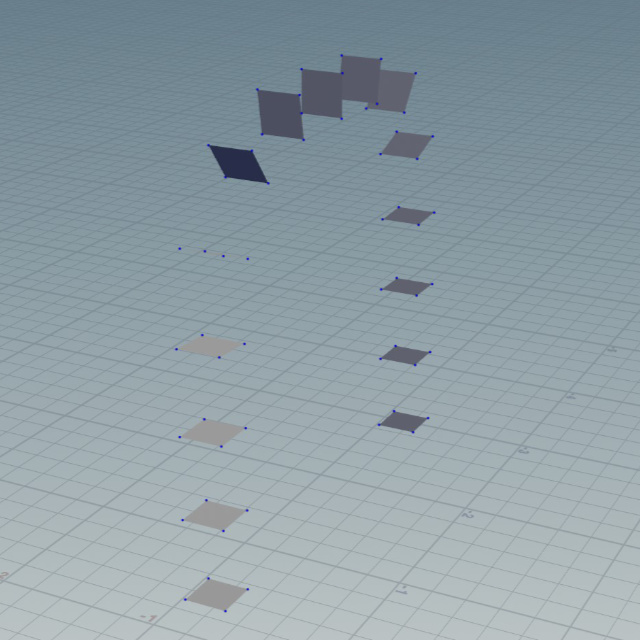

次にカーブに対し、垂直にある四角のエッジを取り出します。
これで、引き続きスイープ方向、あるいは、断面方向に加工していくことができます。
